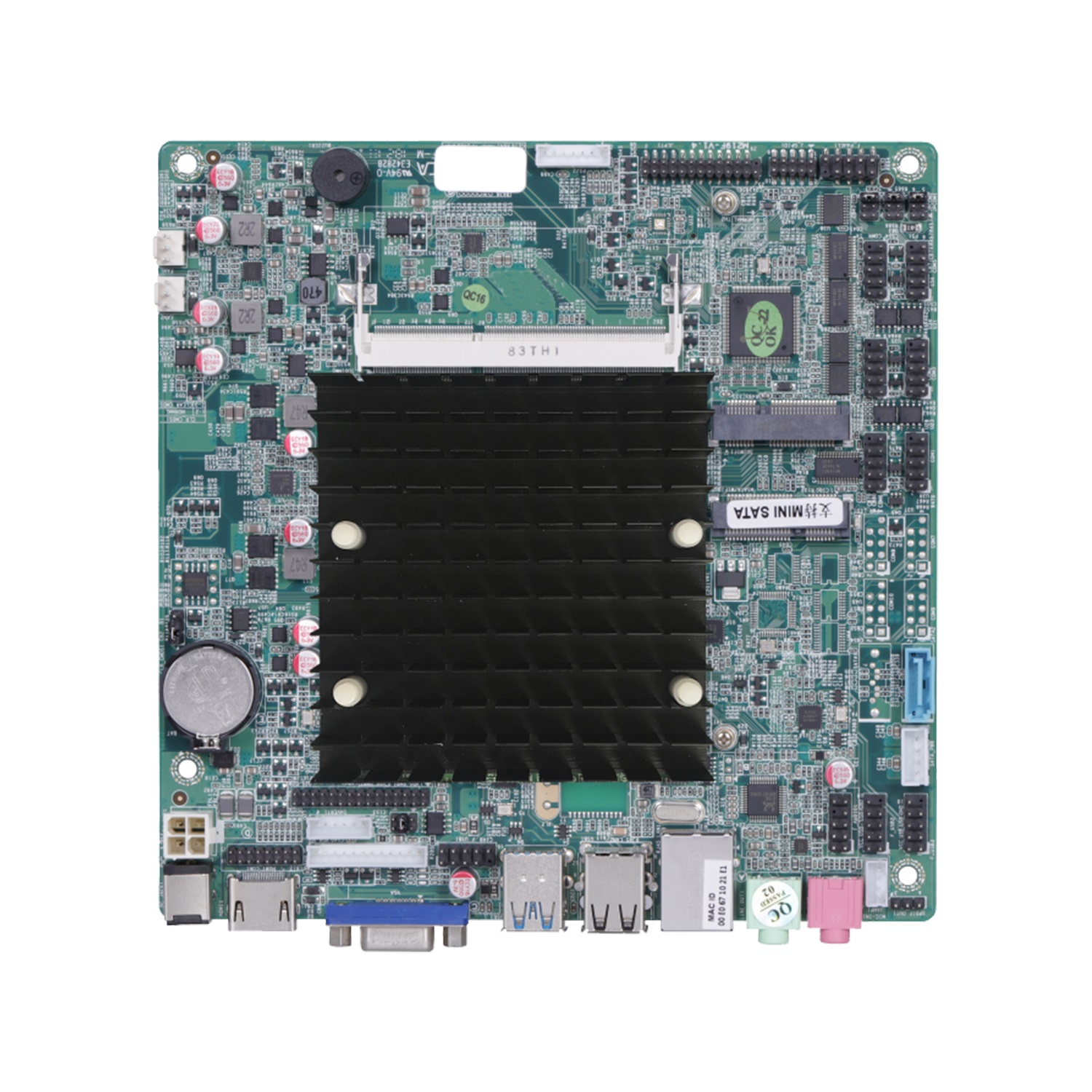

  • ECB-J19X1A-ITX主板

  • ECB-J19X1A-ITX主板

    支持英特尔处理器 赛扬J1800 、赛扬J1900 、奔腾J2900
    CPU采用Intel Bay trail SOC 芯片组
    1*NB-DDR3 SODIMM内存插槽，支持1333/1600MHz内存，低压1.35V，最大支持8GB
    支持12V电压，DC头内直径为2.5MM
    主板满载功耗约25W。建议用12V4A或以上电源
    集成HD Graphics (Sandy Bridge) 图形控制器，支持单显、双显复制、双显扩展，DOS下单显
    集成Realtek ALC662 Hd数字音频解码器，6声道高保真音频控制器
    支持上电开机，定时开机，远程开关机设备智能识别
    看门狗编程，支持硬件复位功能（256级，0~255秒）
    支持Windows 10，Windows 8，Windows 7，Linux等

    • 0.00
      0.00
商品描述

支持英特尔处理器 赛扬J1800 、赛扬J1900 、奔腾J2900
CPU采用Intel Bay trail SOC 芯片组
1*NB-DDR3 SODIMM内存插槽，支持1333/1600MHz内存，低压1.35V，最大支持8GB
支持12V电压，DC头内直径为2.5MM
主板满载功耗约25W。建议用12V4A或以上电源
集成HD Graphics (Sandy Bridge) 图形控制器，支持单显、双显复制、双显扩展，DOS下单显
集成Realtek ALC662 Hd数字音频解码器，6声道高保真音频控制器
支持上电开机，定时开机，远程开关机设备智能识别
看门狗编程，支持硬件复位功能（256级，0~255秒）
支持Windows 10，Windows 8，Windows 7，Linux等

产品单页详情下载请点击

提取码：1111

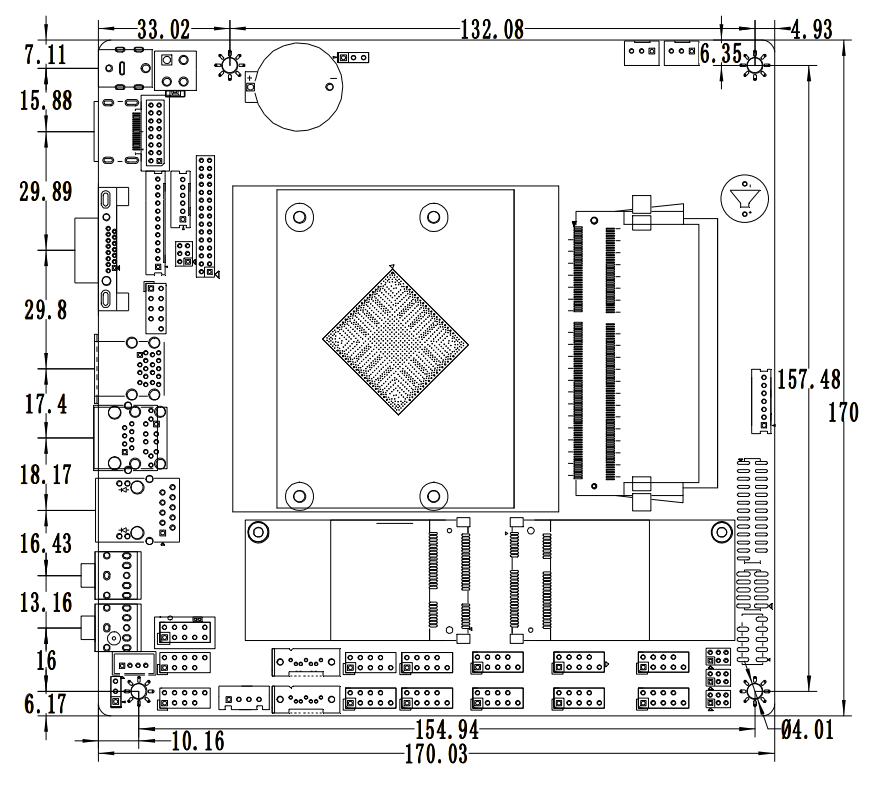

主板尺寸170mm*170mm*18mm
CPU处理器英特尔® 处理器 赛扬J1800 、赛扬J1900  、奔腾J2900
芯片组Intel Bay trail SOC 芯片组
内存支持1*NB-DDR3 SODIMM内存插槽，支持1333/1600MHz内存，低压1.35V，最大支持8GB
电源1*DC_JACK支持12V电压，DC头内直径为2.5MM
1*DC_PWR主板满载功耗约25W。建议用12V4A或以上电源
显示功能HD Graphics (Sandy Bridge) 图形控制器，支持单显、双显复制、双显扩展，DOS下单显
1*VGA DB15接口支持最高分辨率1920*1200@60HZ
1*VGA_H插针支持最高分辨率1920*1200@60HZ                     （1*12Pin，2.0mm）
1*HDMI 1.4接口支持最高分辨率1920*1080@60HZ
1*HDMI_CON插针支持最高分辨率1920*1080@60HZ                      （2*8Pin，2.0mm）
1*LVDS插针支持最高分辨率1920*1080@60HZ                     （2*15Pin，2.0mm）
网络功能1*LAN接口RTL8111E千兆网卡芯片，支持网络唤醒和PXE无盘启动功能。
1*MINI_PCIE接口支持WIFI/3G/4G模块
硬盘功能1*SATA接口标准SATA 2.0硬盘接口
1*MSATA接口支持MSATA 2.0
1*SATA_PWR插针硬盘供电插针，可取电5V、12V。                       （1*4Pin，2.54mm）
声音功能集成Realtek ALC662 HD数字音频解码器，6声道高保真音频控制器

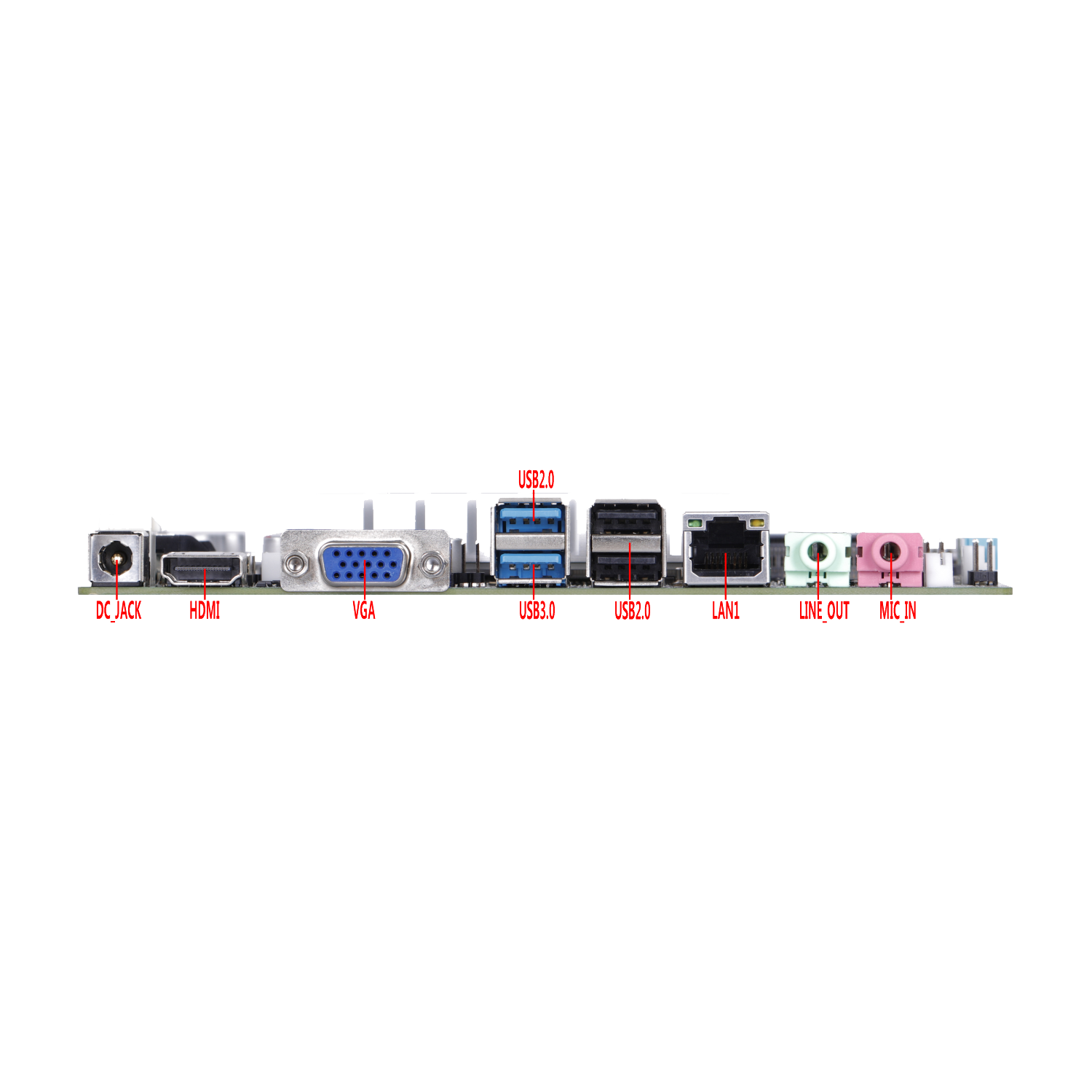

1*LINE_OUT接口支持音频输出（绿色）
1*MIC_IN接口支持麦克风输入（红色）
1*JAMP插针功放支持8欧5瓦喇叭双声道输出                        （1*4Pin，2.0mm）
1*F_AUDIO插针标准音频插针                                         （2*5Pin，2.54mm）
USB功能1*USB3.0接口后置标准USB3.0接口（蓝色组下面的为USB3.0）
3*USB2.0接口后置标准USB2.0接口（蓝色组上面的为USB2.0）
1*F_USB1插针前置USB2.0插针，一组有2*USB2.0                   （2*5Pin，2.54mm）
1*F_USB2插针前置USB2.0插针，一组有2*USB2.0                   （2*5Pin，2.54mm）
1*F_USB3插针前置USB2.0插针，一组有2*USB2.0                   （2*5Pin，2.54mm）
开关功能1*F_PANEL插针开关、电源灯、硬盘灯、重启插针                       （2*5Pin，2.54mm）
其他I/OCOM插针串口，支持标准RS232；COM3、COM4、COM6支持RS232/RS422/RS485
可选                                                 （2*5Pin，2.54mm）
1*JLPT插针并口，标准打印接口插针                               （2*13Pin，2.0mm）

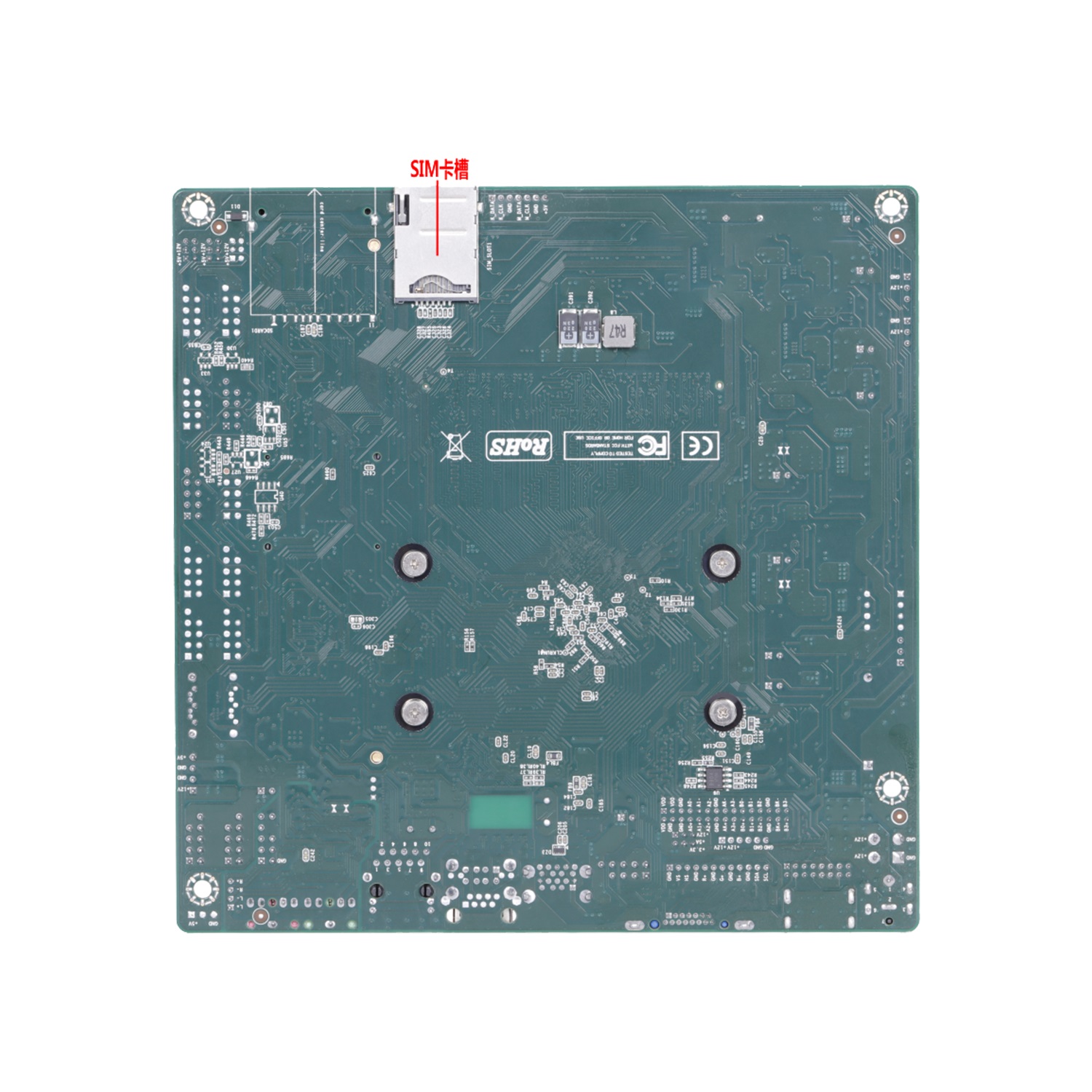

1*SIM卡槽支持SIM卡，用3G/4G时需要SIM卡
1*CLR_CMOS插针主板清零、放电插针                                   （1*2Pin，2.54mm）
1*BAT插座纽扣电池插座，插拔电池可给主板清零、放电              （1*2Pin，2.0mm）
1*PS/2插针标准PS/2接口插针                                     （1*7Pin，2.0mm）
2*FAN插针风扇插针                                             （1*3Pin，2.54mm）
1*J_GPIO插针GPIO控制插针                                         （2*5Pin，2.0mm）
运行环境工作温度：-20℃~60℃；      工作湿度：5%~95%相对湿度，无冷凝
BIOSAMI BIOS，支持上电开机，定时开机，远程开关机设备智能识别
Watch Dog看门狗编程，支持硬件复位功能（256级，0~255秒）
操作系统支持Windows 10，Windows 8，Windows 7，Linux等
