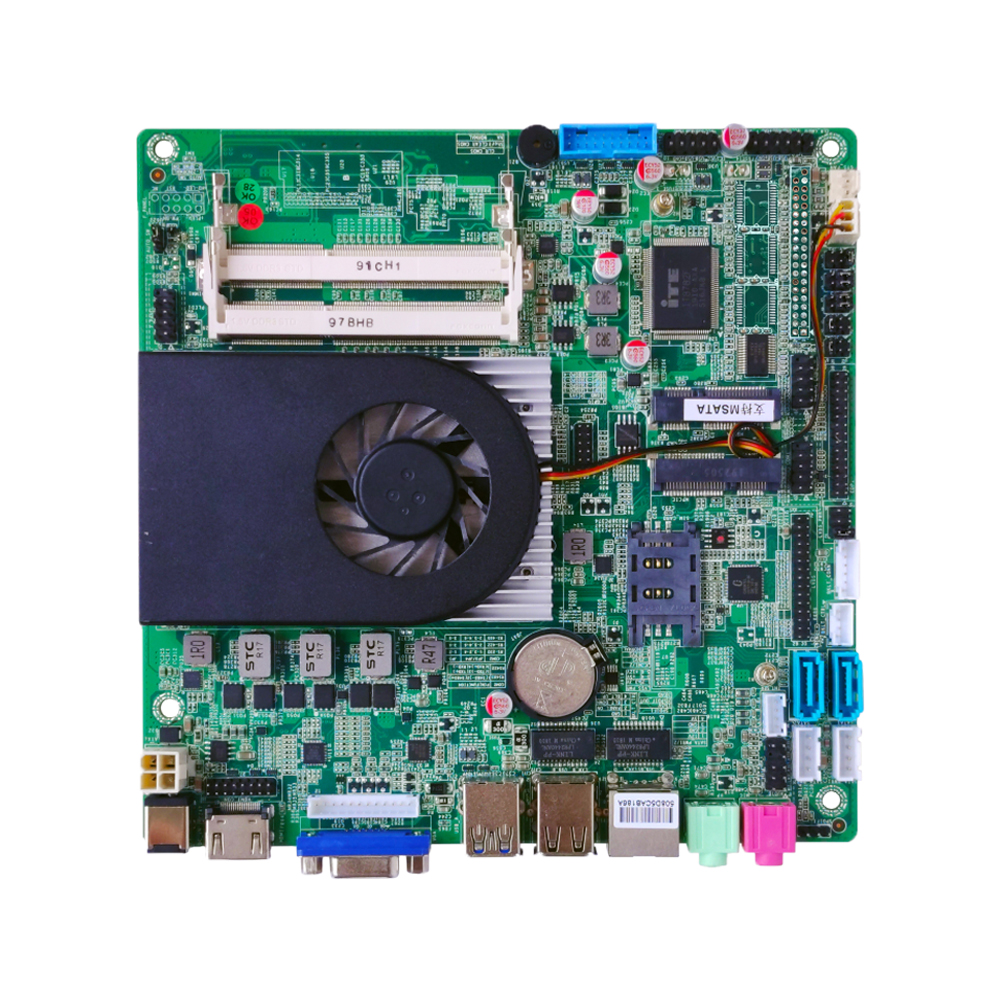

  • ECB-Q97C2L2-I5-ITX主板

  • ECB-Q97C2L2-I5-ITX主板

    支持INTEL 酷睿7代I3/I5/I7 CPU
    采用Kabylake 高速芯片组
    2*DDR3 SODIMM内存插槽，支持
    1600MHz内存，低压1.35V，最大支持16GB
    支持12V/19V电压，DC头内直径为2.5MM
    ® 集成Intel HD610/620图形控制器
    支持单显、双显/三显复制、双显/三显扩展，
    DOS下单显
    支持上电开机，定时开机，
    远程开关机设备智能识别
    支持Windows 10/ 8/7，LINUX等

    • 0.00
      0.00
商品描述

支持INTEL 酷睿7代I3/I5/I7 CPU
采用Kabylake 高速芯片组
2*DDR3 SODIMM内存插槽，支持
1600MHz内存，低压1.35V，最大支持16GB
支持12V/19V电压，DC头内直径为2.5MM
® 集成Intel HD610/620图形控制器
支持单显、双显/三显复制、双显/三显扩展，
DOS下单显
支持上电开机，定时开机，
远程开关机设备智能识别
支持Windows 10/ 8/7，LINUX等

产品单页详情下载请点击
提取码：1111

主板尺寸170mm*170mm*18mm
CPU处理器I5-7200U
芯片组Kabylake 高速芯片组
内存支持2*NB-DDR3内存插槽，支持1600MHz内存，低压1.35V，最大支持16GB

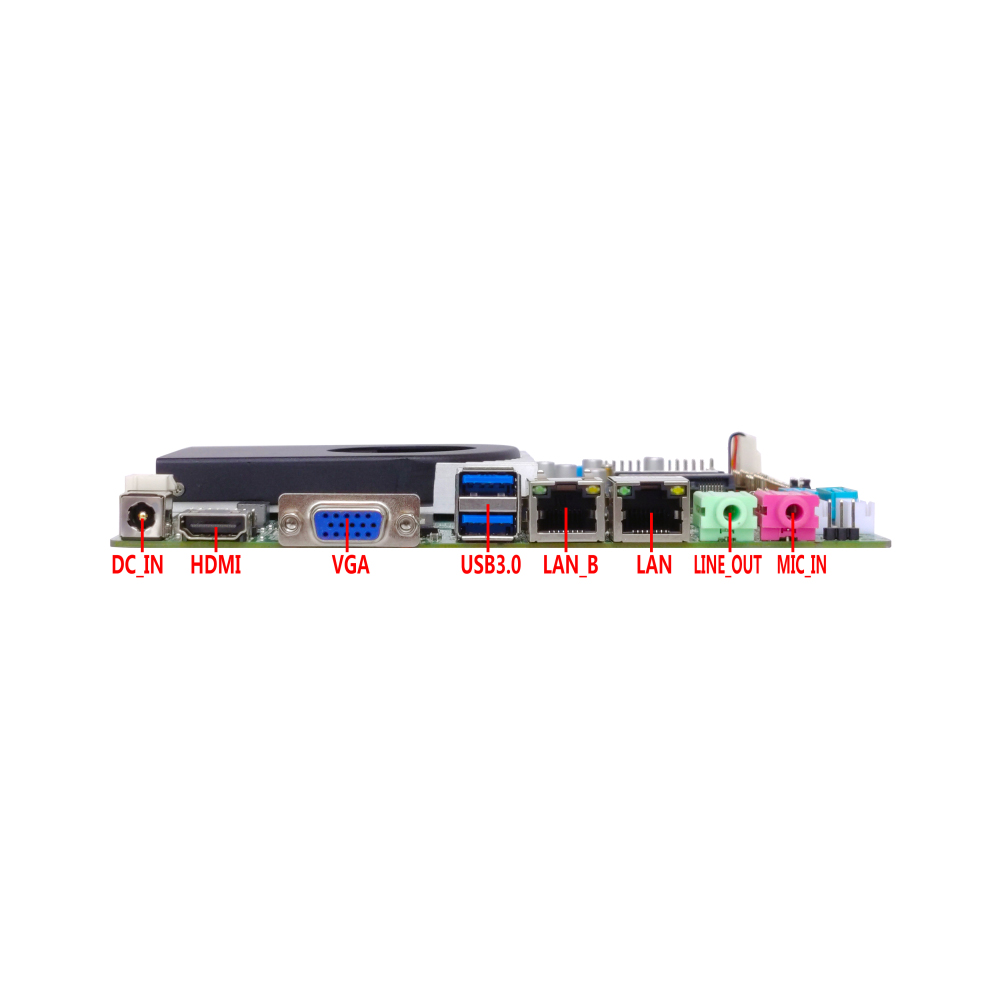

电源1*DC_IN支持12V/19V电压，DC头内直径为2.5MM
1*DC_ATX主板满载功耗约30W。建议用12V5A或以上电源
显示功能集成Intel® HD610/620图形控制器，支持单显、双显/三显复制、双显/三显扩展，DOS下单显
1*VGA DB15接口支持最高分辨率1920*1200@60HZ
1*VGA_OUT插针支持最高分辨率1920*1200@60HZ             （12Pin，1*12Pin，2.0mm）
1*HDMI 1.4接口支持4K分辨率4096/3840*2160@24/30HZ
1*HDMI_CON插针支持4K分辨率4096/3840*2160@24/30HZ     （16Pin，2*8Pin，2.0mm）
1*EDP插针支持4K分辨率4096/3840*2160@60HZ        （30Pin，2*15Pin，2.0mm）
1*LVDS插针支持最高分辨率1920*1080@60HZ             （30Pin，2*15Pin，2.0mm）
1*LVDS_PWR插针LVDS/EDP电压控制插针                        （6Pin，2*3Pin，2.54mm）
1*BKLT_CONN插针LVDS/EDP背光开关控制插针                     （6Pin，1*6Pin，2.0mm）
1*BKLT_CTRL插针LVDS/EDP背光亮度调节插针                     （4Pin，1*4Pin，2.0mm）
网络功能1*LAN（默认）Realtek 8111H千兆网卡芯片，支持网络唤醒和PXE无盘启动功能
1*LAN_B（可选）Intel I219-LM千兆网卡芯片，支持网络唤醒和PXE无盘启动功能
1*Mini-PCIE接口支持WIFI/3G/4G
硬盘功能1*SATA1接口标准SATA3.0硬盘接口，最大传输速度6.0 Gbps
1*SATA2接口标准SATA3.0硬盘接口，最大传输速度6.0 Gbps
1*MSATA接口支持MSATA盘，支持MSATA3.0
1*SATA_PWR1插针硬盘供电插针，可取电5V、12V。                （4Pin，1*4Pin，2.54mm）
1*SATA_PWR2插针硬盘供电插针，可取电5V、12V。                （4Pin，1*4Pin，2.54mm）
声音功能集成Realtek ALC662 HD数字音频解码器，6声道高保真音频控制器
1*LINE_OUT接口支持音频输出（绿色）
1*MIC_IN接口支持麦克风输入（红色）
1*INT_SPK插针功放支持8欧5瓦喇叭双声道输出                  （4Pin，1*4Pin，2.0mm）
1*F_AUDIO插针标准音频插针                                   （9Pin，2*5Pin，2.54mm）
USB功能2*USB3.0接口后置标准USB3.0接口
2*USB2.0接口后置标准USB2.0接口
1*F_USB1插针前置USB2.0插针，一组有2*USB2.0             （9Pin，2*5Pin，2.54mm）
1*F_USB2插针前置USB2.0插针，一组有2*USB2.0             （9Pin，2*5Pin，2.54mm）
1*F_USB3_A插针前置USB3.0插针，一组有2*USB3.0           （19Pin，2*10Pin，2.0mm）
开关功能1*F_PANEL插针开关、电源灯、硬盘灯、重启插针                 （9Pin，2*5Pin，2.54mm）
1*AUTO_SW插针硬件控制上电开机插针                            （3Pin，1*3Pin，2.0mm）
其他I/OCOM1/COM2插针串口，COM2支持RS422/RS485可选           （9Pin，2*5Pin，2.54mm）
COM3~COM6插针串口，支持标准RS232；                       （39Pin，2*20Pin，2.0mm）
1*JCOM1插针控制COM1第9脚电压 0V/5V/12V可选          （6Pin，2*3Pin，2.0mm）
1*JCOM2插针控制COM2第9脚电压 0V/5V/12V可选          （6Pin，2*3Pin，2.0mm）
JP3/4/5插针控制COM2支持RS232/422/485                 （6Pin，2*3Pin，2.0mm）
1*MPCIE接口支持WIFI/3G/4G/GPS/蓝牙模块等
1*SIM_CARD卡槽支持SIM卡，用3G/4G时需要SIM卡
1*CLR_CMOS插针主板清零、放电插针                             （2Pin，1*2Pin，2.54mm）
1*SYS_FAN插针系统风扇插针，全速，不支持温控                 （3Pin，1*3Pin，2.54mm）
1*CPU_FAN插针CPU风扇插针，支持温控                        （3Pin，1*3Pin，2.54mm）
运行环境工作温度：-20℃~60℃；      工作湿度：5%~95%相对湿度，无冷凝
BIOSAMI BIOS，支持上电开机，定时开机，远程开关机设备智能识别
Watch Dog看门狗编程，支持硬件复位功能（256级，0~255秒）
操作系统支持Windows 10，Windows 8，Windows 7，Linux等
