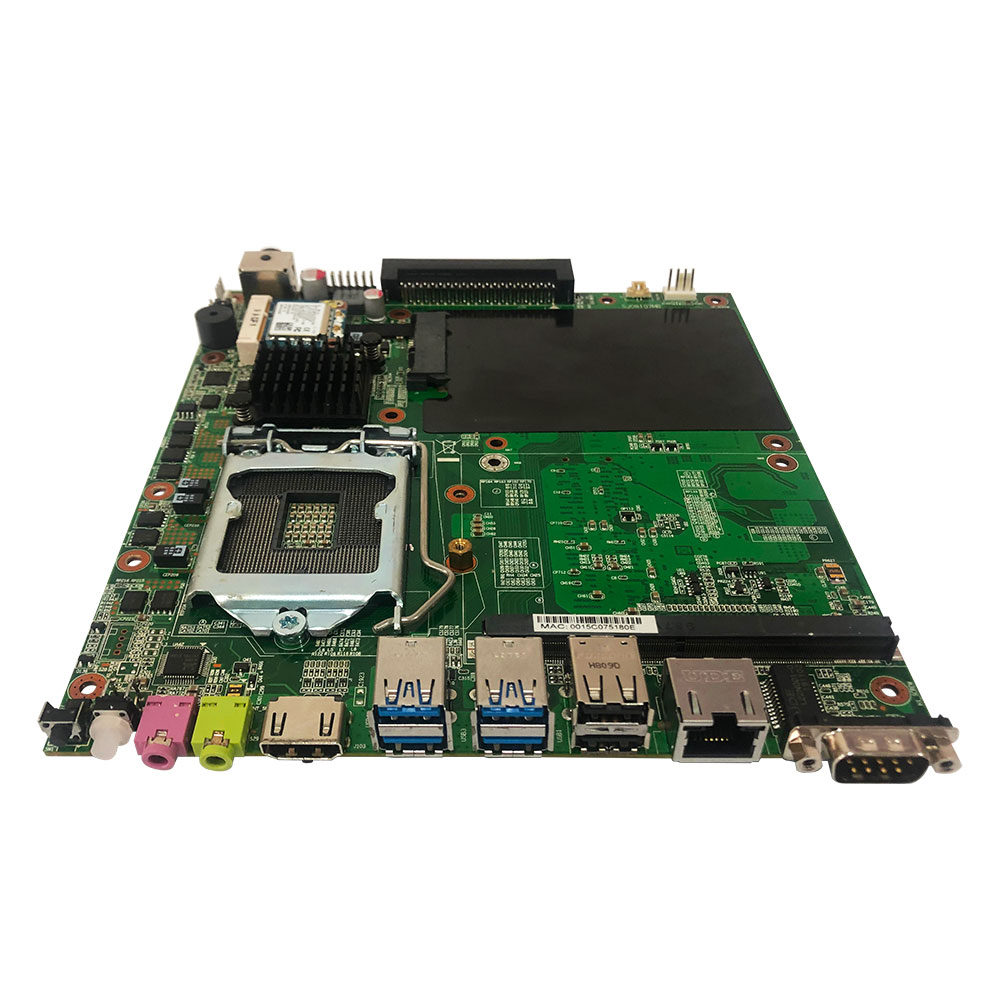

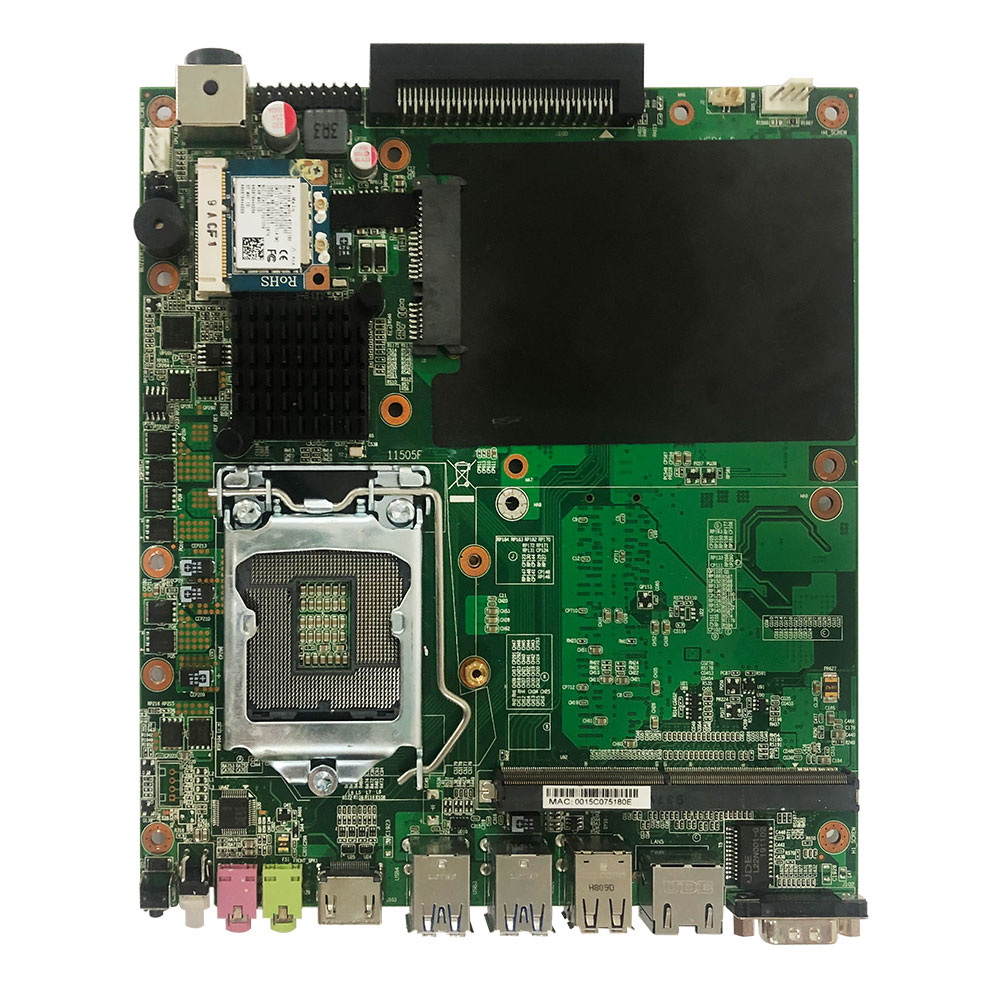

核心计算板支持英特尔第七代酷睿I7-7700处理器，支持4核8线程，主频3.6GHz,可睿频至4.2GHz，搭载C200芯片组，支持2跟双通道DDR4 SO-DIMM内存插槽，安装2根DDR4-2400 16GB内存，共计32GB, 模块支持1路千兆网络、1路PCI-E3.0x16 MXM显示接口、6路USB2.0、2路串口、板内支持1路SATA3.0 2.5寸接口；显示部分集成英伟达GTX1050 MXM3.0显卡 ，支持2路HDMI、1路DP显示输出。
核心计算板支持英特尔第七代酷睿I7-7700处理器，支持4核8线程，主频3.6GHz,可睿频至4.2GHz，搭载C200芯片组，
支持2跟双通道DDR4 SO-DIMM内存插槽，安装2根DDR4-2400 16GB内存，共计32GB,
模块支持1路千兆网络、1路PCI-E3.0x16 MXM显示接口、6路USB2.0、2路串口、板内支持1路SATA3.0 2.5寸接口；
显示部分集成英伟达GTX1050 MXM3.0显卡 ，支持2路HDMI、1路DP显示输出。
| 特 征 | 功 能 | 描 述 |
| 板型尺寸 | 尺寸 | 长x宽: 190 x 172毫米 |
| 兼容标准 | ITX |
| 平台 | 处理器 | 英特尔第七代酷睿I7-7700处理器，支持4核8线程，主频3.6GHz,可睿频至4.2GHz |
| 芯片组 | 英特尔C200 |
| 内存 | DDR4配置 | 板载2根双通道DDR4 SO-DIMM插槽,2400MT/s速率，16GBx2 |
| 闪存 | ROM | 16MB SPI_FLASH |
| 固件 | AMI EFI |
| 高速接口 | PCI-E | 1路PCI-E3.0x16 |
| 1路mini PCI-E2.0x1,安装1路无线网卡 |
| 1路M.2 PIC-E2.0x1/SATA3.0,安装M.2 2280 128GB SSD |
| USB | 支持6路USB2.0 |
| SATA | 支持1路7+15 SATA3.0接口,安装1路2.4寸4TB SSD |
| 以太网 | 支持1路千兆网 |
| 显示输出 | 支持2路HDMI显示输出 |
| 支持1路DP显示输出 |
| 外设接口 | 声音输出 | 支持1路HDAudio接口，与载板Codec连接实现Audio功能 |
| LPC总线 | 支持1路LPC总线，实现通用外设扩展 |
| SPI | 支持1路SPI, 用于载板SPI ROM启动配置 |
| 串口 | 2路通用串口 |
| 电源 | RTC电源 | 支持3.0V RTC供电 |
| 待机电源 | 支持+5V_STBY待机电源供电 |
| 主电源 | 支持+12V主电源供电 |
| 功耗 | TDP小于150瓦 |
| 系统 | 操作系统 | Windows7 64位操作系统 |
| 环境 | 工作温度 | -20℃～+55℃, 5～95% RH，不凝结（宽温级） |
| 存储温度 | -40℃～+70℃, 5～95% RH，不凝结（宽温级） |
接口板尺寸为134x50mm，该板配合核心主板用于扩充接口：
Ø 3路USB2.0接口
Ø 1路DP显示接口输出，连接至液晶屏接口板
Ø 1路HDMI显示接口输出，连接至HDMI视频编码器板
Ø 1路双声道输出至一体机内集成的喇叭
Ø 1路串口输出
