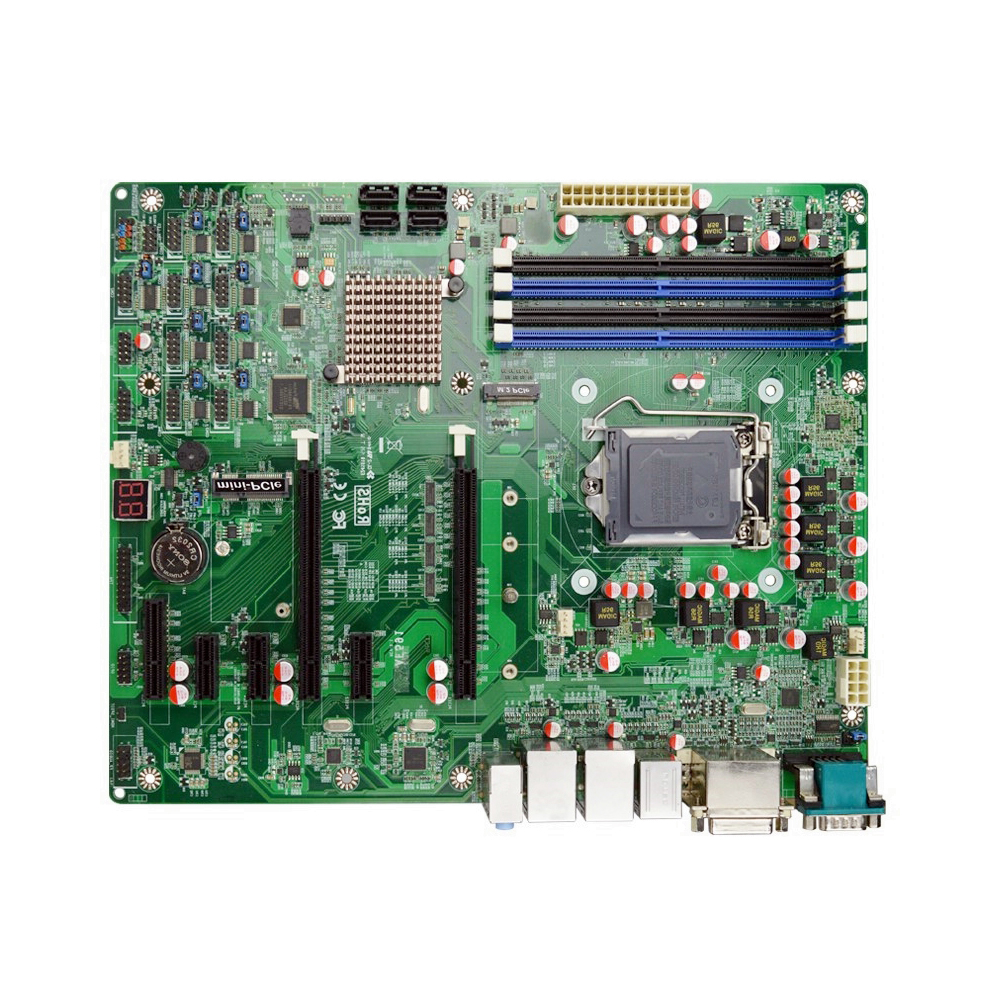

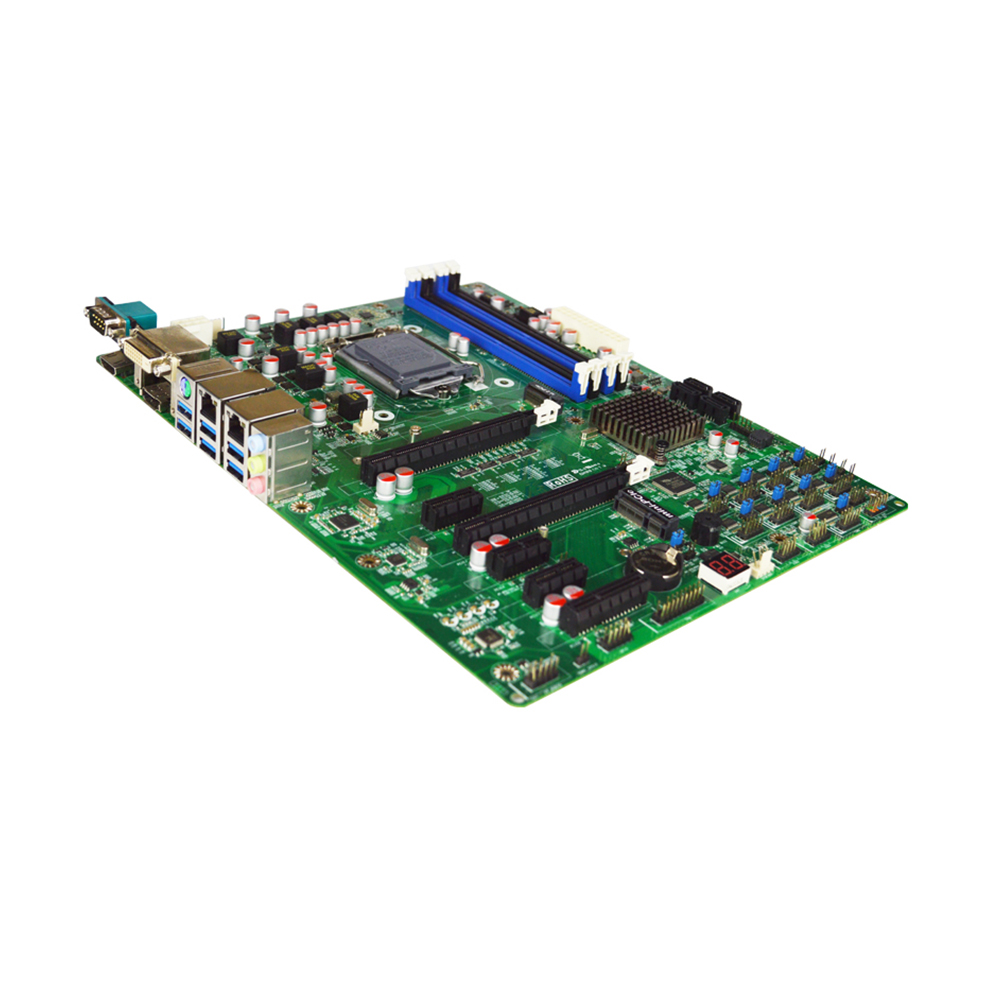

  • AIMB-Q170-ATX主板

  • AIMB-Q170-ATX主板

    支持 4 * 288 pin 2133MHz 双通道 DDR4 SDRAM U-DIMM 最高支持 64GB
    英特尔® i219LM & i211AT 千兆网口
    支持英特尔主动管理技术 ( iAMT 11.0)
    支持 TPM 2.0 功能
    ATX 板型 (305mm * 244mm)

    • 0.00
      0.00
商品描述

支持 4 * 288 pin 2133MHz 双通道 DDR4 SDRAM U-DIMM 最高支持 64GB
英特尔® i219LM & i211AT 千兆网口
支持英特尔主动管理技术 ( iAMT 11.0)
支持 TPM 2.0 功能
ATX 板型 (305mm * 244mm)

产品单页详情下载请点击
提取码：1111

支持 4 * 288 pin 2133MHz 双通道 DDR4 SDRAM U-DIMM 最高支持 64GB
英特尔® i219LM & i211AT 千兆网口
支持英特尔主动管理技术 ( iAMT 11.0)
支持 TPM 2.0 功能
ATX 板型 (305mm * 244mm)


 Form Factor
Dimensions– ATX Form Factor(305mm * 244mm)
 Processor System
CPU– Intel LGA 1151 Socket Core™ i3, i5, i7 & Pentium Processors
Core Number– (By CPU)
Max Speed– (By CPU)
L2 Cache– (By CPU)
Chipset– Intel® Q170 Express chipset
BIOS– AMI 128Mb SMT Flash ROM
 Expansion Slot
PCIe– 6 [1 x16, 1 x8(shared with x16), 3 x1]
Mini-Pcle– 1 (full size)
M.2– 1 [PCIe x4 M‐key, 2242/2260/2280/22110 shared with SATA1(ME FW  option)]
 Memory
Technology– 4 * DDR4 2133MHz Dual CH
Max.– 64GB
Socket– 4 * U-DIMM
 Graphics
Controller– Intel®  Gen9 Graphics supports DX 11/12, OGL4.3/4.4
VRAM– Shared Memory
DVI-D– 1 (Max. resolution 1920*1080@60Hz)
HDMI 2.0– 1 (Max. resolution 4096*2160@60Hz)
Display Port 1.2– 1 (Max. resolution 4096*2304@60Hz)
MultiDisplay– Yes (Triple Display)
 Ethernet
Ethernet– 10/100/1000 Mbps
Controller– GbE LAN: Intel i219LM & i211AT
Connector– 2 * RJ 45
 SATA
Max Data Transfer Rate– 4 * SATAIII (6.0Gb/s)

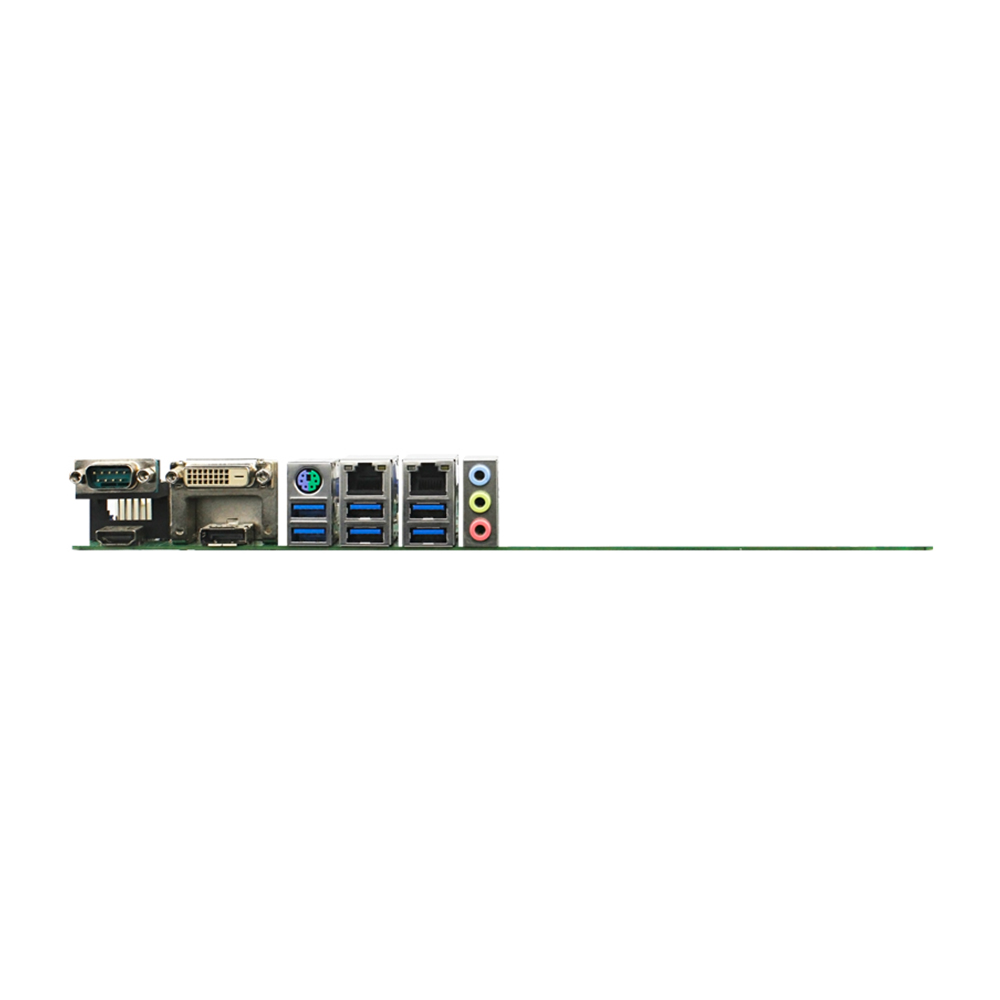

 Rear I/O
DVI‐D – 1
HDMI– 1
DisplayPort– 1
Ethernet– 2
USB–  6 (6 * USB 3.0)
Audio– 1 (Line-in / MIC / Line-out
Serial– 1 (RS232/422/485 with 5V/12V selectable header)
PS2– 1
 Internal Connector
USB– 4 (4 * USB 2.0)
Serial– 9 (COM2 RS232/422/485, COM3~10 RS232 with 5V/12V selectable  header)
SATA – 4 * SATAIII (6.0Gb/s), 1 * SATA Express
mPCIe-1 (full size)
M.2– 1 [PCIe x4 M‐key, 2242/2260/2280/22110 shared with SATA1(ME FW  option)]
TPM Header– 1
GPIO 8‐bit – 4in / 4 out
Chassis intrusion – 1
Audio Header – 1
 Watchdog Timer
Output – From Super I/O to drag RESETCON#
Interval– 256 segments, 0,1,2…255sec/min
 Power Requirements
Input PWR– 24-pin/8-pin ATX PWR Con
Power OnAT/ATX Supported
– ATX: Press Button to PWR on after Power input ready
Certifications
Certifications– CE, FCC, RoHS, REACH
 Environment
Temperature– Operating: 0°C – 60°C
– Storage: ‐20°C – 85°C
