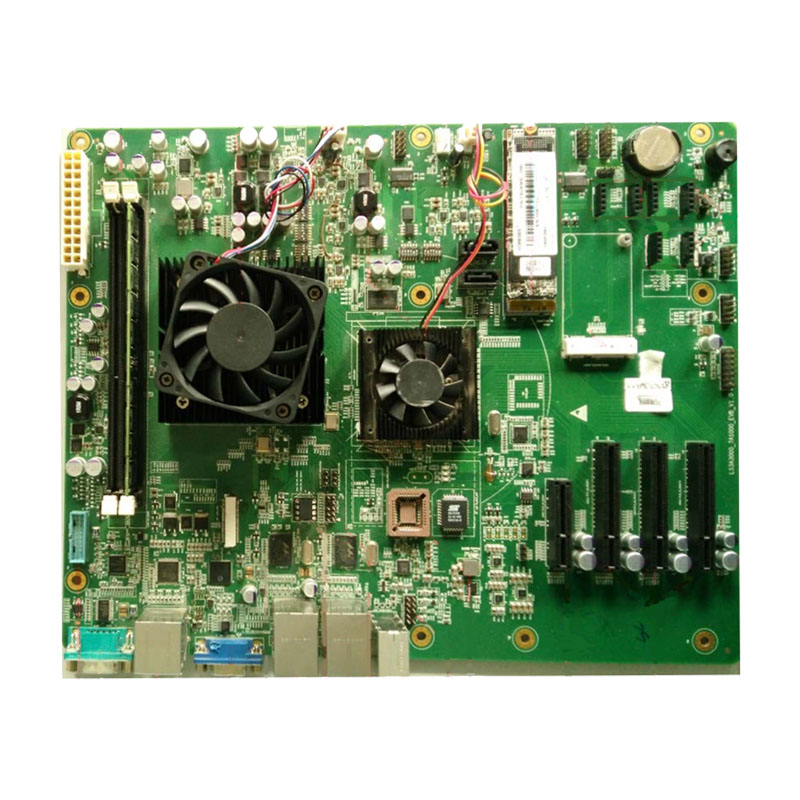

  • ECB-7A10003A-ATX主板

  • ECB-7A10003A-ATX主板

    7A1000 桥片通过 HT3.0 接口与 3A3000 处理器相连，
    HT3.0 x16 3.2Gbps ；
    两根 DDR3 DIMM 插槽，最大支持 16GB 内存
    两个 RJ45 千兆网口
    支持 SPI 及 NAND 启动
    标准 ATX 电源

    • 0.00
      0.00
商品描述

7A1000 桥片通过 HT3.0 接口与 3A3000 处理器相连，
HT3.0 x16 3.2Gbps ；
两根 DDR3 DIMM 插槽，最大支持 16GB 内存
两个 RJ45 千兆网口
支持 SPI 及 NAND 启动
标准 ATX 电源

产品单页详情下载请点击

提取码：1111

7A1000 桥片通过 HT3.0 接口与 3A3000 处理器相连，
HT3.0 x16 3.2Gbps ；
两根 DDR3 DIMM 插槽，最大支持 16GB 内存
两个 RJ45 千兆网口
支持 SPI 及 NAND 启动
标准 ATX 电源

产品型号ECB-7A10003A
CPU型号LS3A3000_7A1000_EVB
芯片龙芯 7A1000
内存两根 DDR3 DIMM 插槽，最大支持 16GB 内存
网络接口两个 RJ45 千兆网口
扩展接口支持 SPI 及 NAND 启动，1 个 mini-pcie 接口，1 个 PCIEx4 插槽，3 个 PCIEx8 插槽，1 个 Mini PCIE 插槽， 1 个 M.2 接口
显示接口一路 DVO 转出 HDMI 接口，一路 DVO 转出 VGA 接口和 LVDS 接口
音频1 个音频接口（包括 MIC、 headphone、 Line-in）
COM接口3 个标准 RS232 串口
风扇有风扇
看门狗N/A
I/O接口4 个后置 USB 接口，2 个前置 USB 接口，2 个后置 USB3.0 接口，2 个前置 USB3.0 接口

两个 RJ45 千兆网口

2 个 SATA接口

1 个音频接口（包括 MIC、 headphone、 Line-in）

3 个标准 RS232 串口

一路 DVO 转出 HDMI 接口，一路 DVO 转出 VGA 接口和 LVDS 接口
电源类型标准 ATX 电源
工作温度0°C~40°C
存储温度-20°C~60°C
相对湿度0% ~ 90%, 无凝露
尺寸305mm x 244mm
